Der Kosmos Radiomann
Im folgenden findest Du einen Link, der Auskunft darüber gibt, welche Experimente mit
dem Bauskasten möglich waren.
Experimente im Radiomann
Als ich meinen ersten Radiomann hatte, war ich 11 Jahre alt. Tatsächlich wurde ich später Ingenieur.
Dass das mit dem Radiomann unmittelbar zusammenhängt, glaube ich nicht, aber ich hatte offenbar einen
Draht zu Technik.
Jetzt bin ich in Rente und dachte, es wäre eine gute Idee, einen solchen Radiomann nochmal aufzubauen.
Also habe ich drei mehr oder weniger vollständige Exemplare in Ebay gekauft und damit angefangen.
Die erste Hürde war, dass der original Radiomann auf Mittelwelle arbeitet, auf der es keute
- zumindest an meinem Wohnsitz - kaum starke Sender gibt, die man empfangen könnte.
Nach kurzem Stöbern im Internet fand ich auf 'elektronik-labor.de' einen Schaltungsvorschlag,
der mit der legendären Röhre EF98 kompatibel ist:
Umbau des Franzis-Röhrenradios für UKW
Daher sieht mein Aufbau jetzt wie folgt aus.
Kosmos Radiomann Reloaded Frontansicht
Auf dem blauen Experimentierbrett links im Foto befinden sich der Empfänger und die Stromversorgung. Auf dem roten Brett habe ich den NF Teil realisiert. Die Vorrichtungen vorne in beiden Modulen waren früher Drehkondensatoren. Ich benutze sie nur noch als Halterung für die notwendigen Potentiometer. Dass ich sie aus den Teilen für die Drehkos gefertigt habe, ist meine Hommage an den guten alten Radiomann.
Der Blick von hinten zeigt die Elektronik.
Kosmos Radiomann Reloaded Rückansicht
Dass die Schaltung funktioniert, vertdeutlicht das kurze Video.
Ein bisschen mehr Trennschärfe wäre schon wünschenswert, aber ich will es ja nicht
übertreiben.
Ein Highlight des Baukastens ist natürlich die Röhre.
Die Röhre 6J1
Wie es in dem Schaltvorschlag beschrieben ist, habe ich die Röhre 6J1 verwendet. Sie hat fast genau dieselben Daten wie das Original, die Röhre EF98.

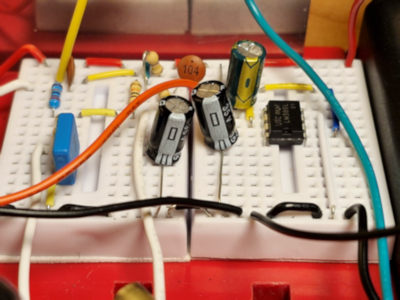

Die Ansteuerung des Lautsprechers habe ich auf einem Steckbrett aufgebaut.
Ansteuerung des Lautsprechers
Der 'Endverstärker', der den Lautsprecher ansteuert, ist ein integrierter Baustein mit
der Bezeichnung LM386. Diese Schaltung ist auch verbaut in dem 'Retroradio Deluxe'
vom Franzis-Verlag.
Das Retroradio Deluxe
Am geheimnisvollsten ist die UKW-Empfängerschaltung.
UKW-Empfänger
Da Sendungen auf UKW Frequenzmoduliert sind, ist die Dekodierung nicht so einfach,
wie in einem Audion, das amplitudenmodulierte Signale empfängt.
Der Empfänger befindet sich in einem integrierten Schaltkeis, dem TDA 7088. Die erforderlichen
Spulen sind auf der Platine aufgedruckt.
Den Radiomann nochmal mit modernen Elektroniken hat mir einen Riesen-Spaß gemacht und es hat sich gezeigt, dass es auch heute gar nicht so schwierig ist, ein Radio zu bauen. Im Prinzip scheint ja der Radiomenn der 1960er Jahre zumindest hier in Deutschland die Mutter aller Radios zu sein.
Es gibt zwei Quellen, in denen ich jede Menge Informationen gefunden habe.
Wenn Du praktische Informationen zum Thema Röhren suchst, bist Du auf dieser
Seite genau richtig. Es gibt auch Schaltpläne im Überfluß, dazu jede Menge
historischer Raddios und auch jede Menge an Beiträgen über den Radiomann.
Jogis Röhrenbude
Diese Seite stammt von Burkhard Kainka. Er ist ein deutscher Entwickler und Autor im Bereich
Elektronik und Mikrocontroller. Der ehemalige Physiklehrer schrieb unter anderen auch mehrere
Begleitbücher für Lernpakete des Franzis Verlages.
Wenn Du Dich für praktische Schaltunsvorschläge mit moderner Elektronik interessierst, wirst Du auf
dieser Seite bestimmt fündig.
Das Elektronik-Labor
